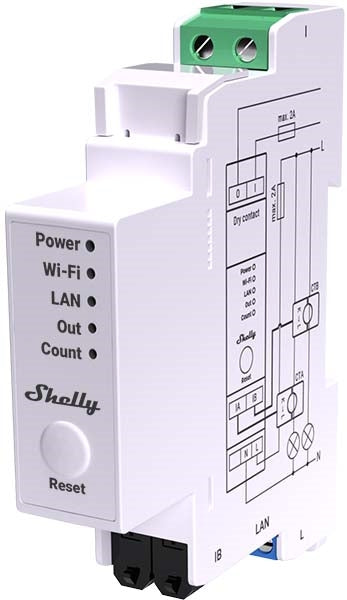

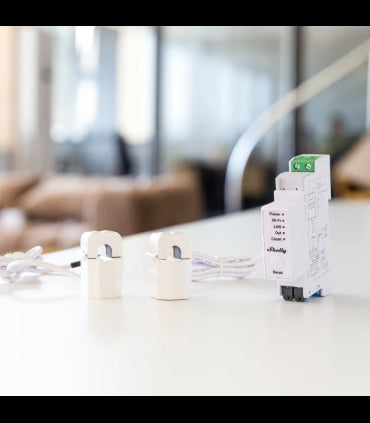

Shelly Pro EM de 50 amp (2 x 50a CT)

Shelly Pro EM-50 (El Dispositivo) es un medidor de energía monofásico de dos canales, con montaje en carril DIN. Optimizado con la máxima flexibilidad de firmware y conectividad LAN, ofrece a los integradores profesionales opciones adicionales para soluciones para el cliente final. Puede funcionar de forma independiente en una red LAN o Wi-Fi local, o también puede operarse a través de servicios de domótica en la nube mediante MQTT, HTTP y WebSocket. Todas las conexiones entrantes son compatibles con TLS.

El dispositivo reporta la energía acumulada, así como la tensión instantánea, la corriente, la potencia activa y la potencia aparente por fase en tiempo real. Almacena datos en una memoria no volátil que pueden recuperarse hasta 60 días en intervalos de 1 minuto.

El dispositivo tiene un reloj en tiempo real para mantener la hora correcta si se pierde la conexión a un servidor SNTP.

El Usuario puede acceder, configurar y monitorear remotamente el Shelly Pro EM-50, así como también el Dispositivo puede acceder y comunicarse con un sistema de automatización, siempre que estén en la misma infraestructura de red.

El dispositivo tiene una interfaz web incorporada que se puede utilizar para supervisar y controlar el dispositivo, así como para ajustar su configuración.

El dispositivo tiene un relé incorporado para el control del contactor.

Características

• Medición de 4 cuadrantes

• Montaje en carril DIN

• Conexión del transformador de corriente

• Control de contactor externo mediante relé de contacto seco incorporado

• Indicación de pulso óptico del consumo de energía

• Reloj de tiempo real

• Registros de datos

• Clase de precisión B (IEC 62053-21)

• Preparado para energía fotovoltaica

Aplicaciones principales

• Residencial

• MDU (Unidades de vivienda múltiples: apartamentos, condominios, hoteles, etc.)

• Comercio ligero (pequeños edificios de oficinas, pequeños comercios/restaurantes/gasolineras, etc.)

• Agrícola (granjas, graneros, silos, etc.)

• Gobierno/municipal

• Universidad/colegio

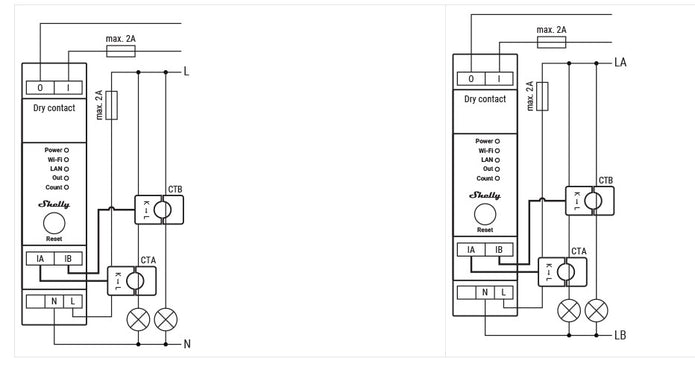

Esquemas internos simplificados

Abre la imagen en pantalla completaAbierto

Interfaces eléctricas del dispositivo

Entradas

• 2 entradas de línea en terminales de tornillo: 1 L y 1 N

• 2 entradas de transformador de corriente: IA e IB para medición de corriente

Salidas

• 2 terminales de relé aislados galvánicamente: I y O

Puerto Ethernet

• 1 conector RJ45

¡PRECAUCIÓN! Conecte o desconecte el cable LAN solo cuando el dispositivo esté apagado. El conector del cable LAN no debe ser metálico en las partes que toque el usuario para conectarlo o desconectarlo.
